電鎚 2741
產品介紹
| 電鎚 2741 | |
|---|---|
| 消耗功率 | 1050W |
| 滿載電流 | 10A |
| 空載轉速 | 3,000 |
| 淨重 | 5.6Kg |
| 電纜線長度 | 2.5m(8.2") |
| 機種: 2741 電動鎚 | 版次 | 0 | ||||||||||||||||
| 版次 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | ||
| E.C.N. | 1761 | |||||||||||||||||
| 日期 | 02/05/2005 | |||||||||||||||||
| 版次 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | ||
| E.C.N. | ||||||||||||||||||
| 日期 | ||||||||||||||||||

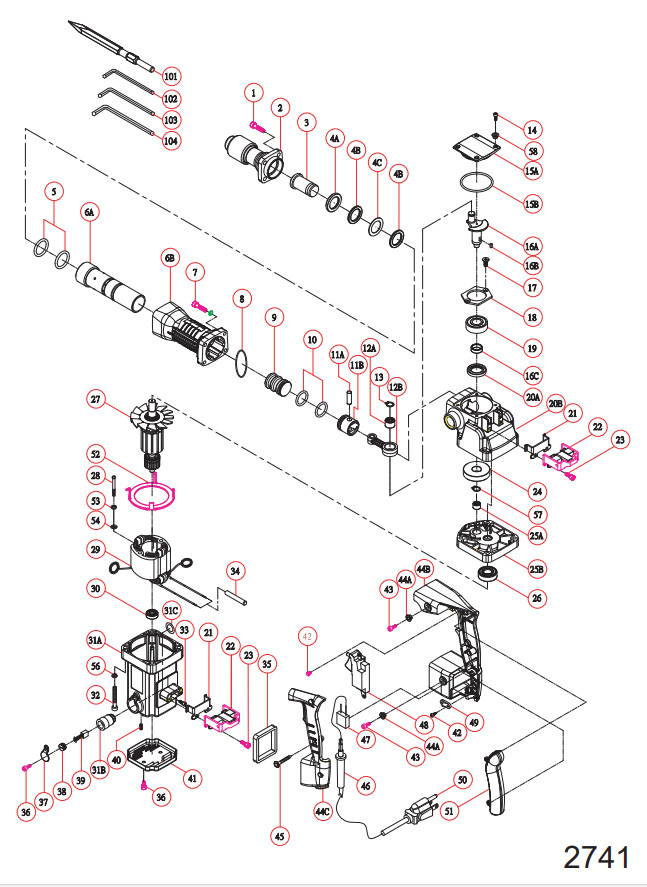

| 編號 | 零件編號 | 數量 | 零件名稱 | 規 格 | 備註 |
| 1 | 2455025 | 4 | 六角承窩頭螺絲 | M7x25L | 12 |
| 2 | 1408001 | 1 | 41快速頭 | 700 | |
| 3 | 2106603 | 1 | 41二檔鎚 | 350 | |
| 4A | 2106604 | 1 | 減震器墊圈 | 60 | |
| 4B | 1604361 | 2 | 減震環 | 15 | |
| 4C | 1209658 | 1 | 墊圈 | ||
| 5 | 1606188 | 2 | 二檔鎚O型環 | 140 | |
| 6A | 2106602 | 1 | 汽缸 | 910 | |
| 6B | 3005201 | 1 | 41槍管 | 840 | |
| 7 | 2454025 | 4 | 六角承窩頭螺絲 | M6x25L | |
| 8 | 1606190 | 1 | 槍管齒輪箱密封O型環 | 32 | 70 |
| 9 | 2106605 | 1 | 41撞鎚 | 230 | |
| 10 | 1606189 | 2 | 撞鎚O型環 | 85 | |
| 11A | 2106609 | 1 | 活塞插銷 | Ø5×28L | 45 |
| 11B | 2106606 | 1 | 41活塞 | 280 | |
| 12A | 607022 | 1 | 滾針軸承 | NK12/12 | 280 |
| 12B | 3005205 | 1 | 活塞連桿 | 350 | |
| 13 | 2203120 | 1 | 軸用C型扣環 | C-12 | 5 |
| 14 | 2452012 | 4 | 六角承窩頭螺絲 | M4x12L | |
| 15A | 1604362 | 1 | 上蓋 | 70 | |
| 15B | 1606191 | 1 | 上蓋O型環 | 70 | |
| 16A | 2106607 | 1 | 41偏心軸 | 700 | |
| 16B | 2202007 | 1 | 方鍵 | 8 | |
| 16C | 2106608 | 1 | 油封套環 | ||
| 17 | 2433016 | 2 | 六角承窩平頂埋頭螺絲 | M5x16L | |
| 18 | 1209648 | 1 | 軸承防片 | ||
| 19 | 606013 | 1 | 滾珠軸承 | 90 | |
| 20A | 1608003 | 1 | 油封 | TC Ø21×Ø35x6 | 30 |
| 20B | 3003028 | 1 | 齒輪箱(曲軸箱) | 700 | |
| 21 | 1209649 | 1 | 防震鐵片基座 | 45 | |
| 22 | 1501180 | 1 | 防震組(避震器) | 110 | |
| 23 | 2453015 | 4 | 六角承窩頭螺絲 | M5x15L | |
| 24 | 1905137 | 1 | 齒輪 | 280 | |
| 25A | 607023 | 1 | 滾針軸承 | 90 | |
| 25B | 3002053 | 1 | 夾蓋 | 500 | |
| 26 | 605012 | 1 | 滾珠軸承 | 6202-LUZ | 70 |
| 27 | 1801130 | 1 | 轉子（110V） | 1120 | |
| 1802130 | 1 | 轉子（230V） | |||
| 28 | 2413060 | 2 | 窩頭螺絲 | M5x60L | |
| 29 | 1001132 | 1 | 定子（110V） | 500 | |
| 1002132 | 1 | 定子（230V） | |||
| 30 | 606001 | 1 | 滾珠軸承 | 608-LUZ | 50 |
| 31A | 3001042 | 1 | 機體 | 620 | |
| 31B | 903062 | 1 | 電木碳刷套 | 85 | |
| 31C | 512003 | 2 | 碳刷套絕緣墊圈 | 8 | |
| 32 | 2454050 | 4 | 六角承窩頭螺絲 | M6x50L | |
| 33 | 2412005 | 1 | 窩頭螺絲 | M4x5L | |
| 34 | 501601 | 1 | PVC絕緣套管 | ||
| 35 | 1606192 | 1 | 手把防塵墊 | ||
| 36 | 2453010 | 4 | 六角承窩頭螺絲 | M5x10L | |
| 37 | 1209653 | 2 | 電木螺帽蓋 | 15 | |
| 38 | 902003 | 2 | 電木螺帽 | 15 | |
| 39 | 0901007-1 | 2 | 碳刷7X11X15 | (2741/3218/3015) | 60 |
| 40 | 2443008 | 2 | 六角承窩無頭螺絲 | M5x8L | |
| 41 | 1209654 | 1 | 底蓋 | 100 | |
| 42 | 2492012 | 4 | 自攻螺絲 | TS4x12L | |
| 43 | 2453012 | 4 | 六角承窩頭螺絲 | M5x12L | |
| 44A | 2106610 | 4 | 手把襯套 | 15 | |
| 44B | 1604373 | 1 | 開關手把(右) | 2741M左+右 | 280 |
| 44C | 1604374 | 1 | 開關手把(左) | ||
| 45 | 2492020 | 5 | 自攻螺絲 | TS4x20L | |
| 46 | 1606003 | 1 | 電纜套管 | 15 | |
| 47 | 802040 | 1 | xy電容 | 45 | |
| 48 | 704101 | 1 | 2741M開關 | 280 | |
| 49 | 1604018 | 1 | 電纜固定片 | 8 | |
| 50 | 1103098 | 1 | 電纜線 | 320 | |
| 51 | 44-52-0681 | 1 | 手把墊 | 2741 | 70 |
| 52 | 1606195 | 1 | 風葉片蓋 | ||
| 53 | 2222050 | 1 | 彈簧墊圈 | Ø5 | |
| 54 | 2225050 | 1 | 內齒墊圈 | Ø5 | |
| 55 | 2223060 | 4 | 平墊圈 | Ø6 | |
| 56 | 2222060 | 4 | 彈簧墊圈 | Ø6 | |
| 57 | 2215170 | 1 | 軸用C型扣環 | C-17 | |
| 58 | 2106625 | 4 | 上蓋襯環 | ||
| 附件 | |||||
| 101 | 1409001 | 1 | 尖鑽頭 | 120 | |
| 102 | 2606030 | 1 | M3六角扳手 | 15 | |
| 103 104 | 2606040 | 1 | M4六角扳手 | 15 | |
| 104 | 2606050 | 1 | M5六角扳手 | 15 | |
| 105 | 2106620 | 1 | 側邊手把 | ||
| 44B | 1601058 | 1 | 開關手把(右) | 2741左+右 | 280 |
| 44C | 1601059 | 1 | 開關手把(左) | ||
| 48 | 704098 | 1 | 2741開關 | 280 | |
